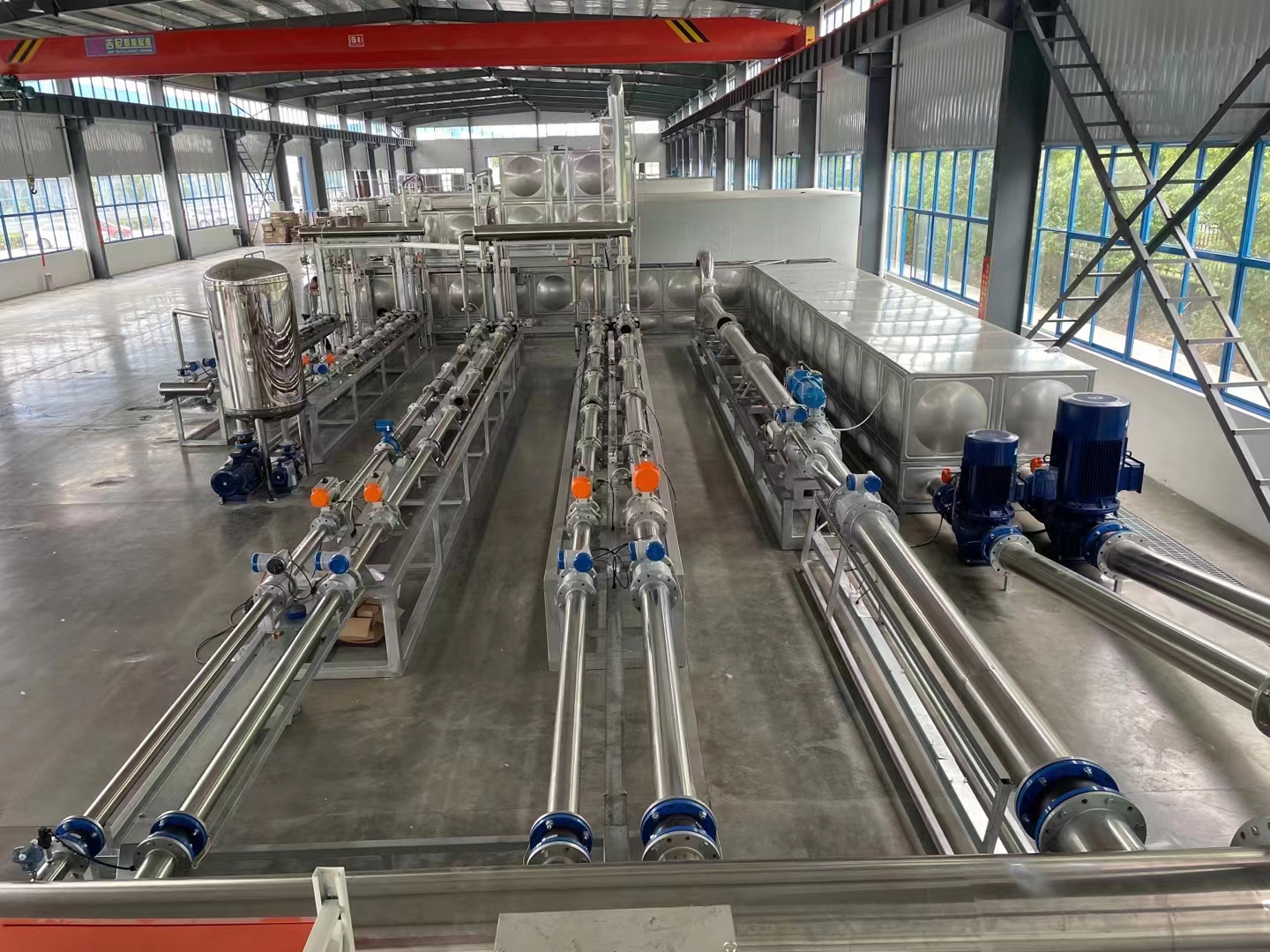

標準表法水流量標準裝置的組成

標準表法液體流量標準裝置主要由液體源、試驗管路、標準液體流量計、計時器和控制設備組成。標準表法液體流量標準裝置對管路設計、控制系統和穩壓措施的要求與靜態容積法液體流量標準裝置的相同。

　　隨著人們對產品質量、工藝控制、生產流程和成本控制的要求越來越高，越來越多高精度、高性能的流量計產品進入到各個領域。如何保證這些高精度流量計產品的準確性，對生產企業的計量工作提出了更高的要求。如何建立高精度、高可靠性、高效率的流量校準裝置，已經成為計量工作中的重要一環。

　　容積法和稱重法流量校準裝置由于其便于溯源，基準較易獲得，故在國內的應用時間較長，并廣泛用于企業和實驗室。但該型系統存在效率低，測量時間長，維修維護困難，易受干擾，適用范圍窄，成本高，隨著管線尺寸的增加，投資和系統尺寸成倍增加，對于流量計生產企業或測試任務繁重的實驗室，已越來越難以滿足他們的需求。

　　標準液體流量計可以按檢定流量點給出標準流量，也可以按檢定流量范圍給出標準流量。標準液體流量計可以單臺與試驗管路串連，也可以多臺并聯后再與試驗管路串連。標準液體流量計可以是各種液體流量計，本章主要介紹液體流量計是電磁流量計的標準表法水流量標準裝置（本章簡稱標準表法水流量標準裝置）。標準表法適應范圍寬，抗干擾能力強，效率高，可靠性高，已得到越來越多企業和實驗室的認可。

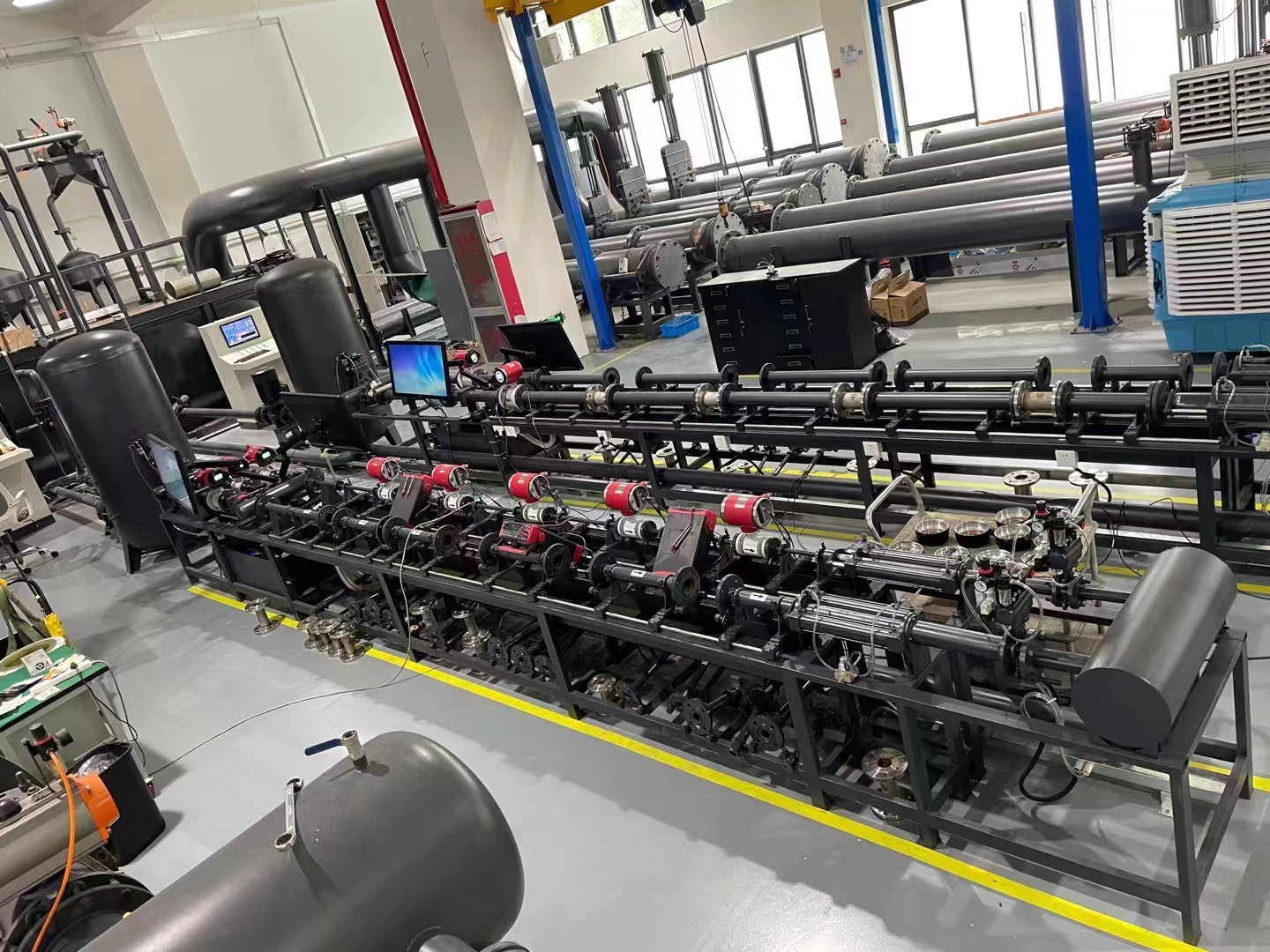

　　1、標準表法水流量標準裝置的組成

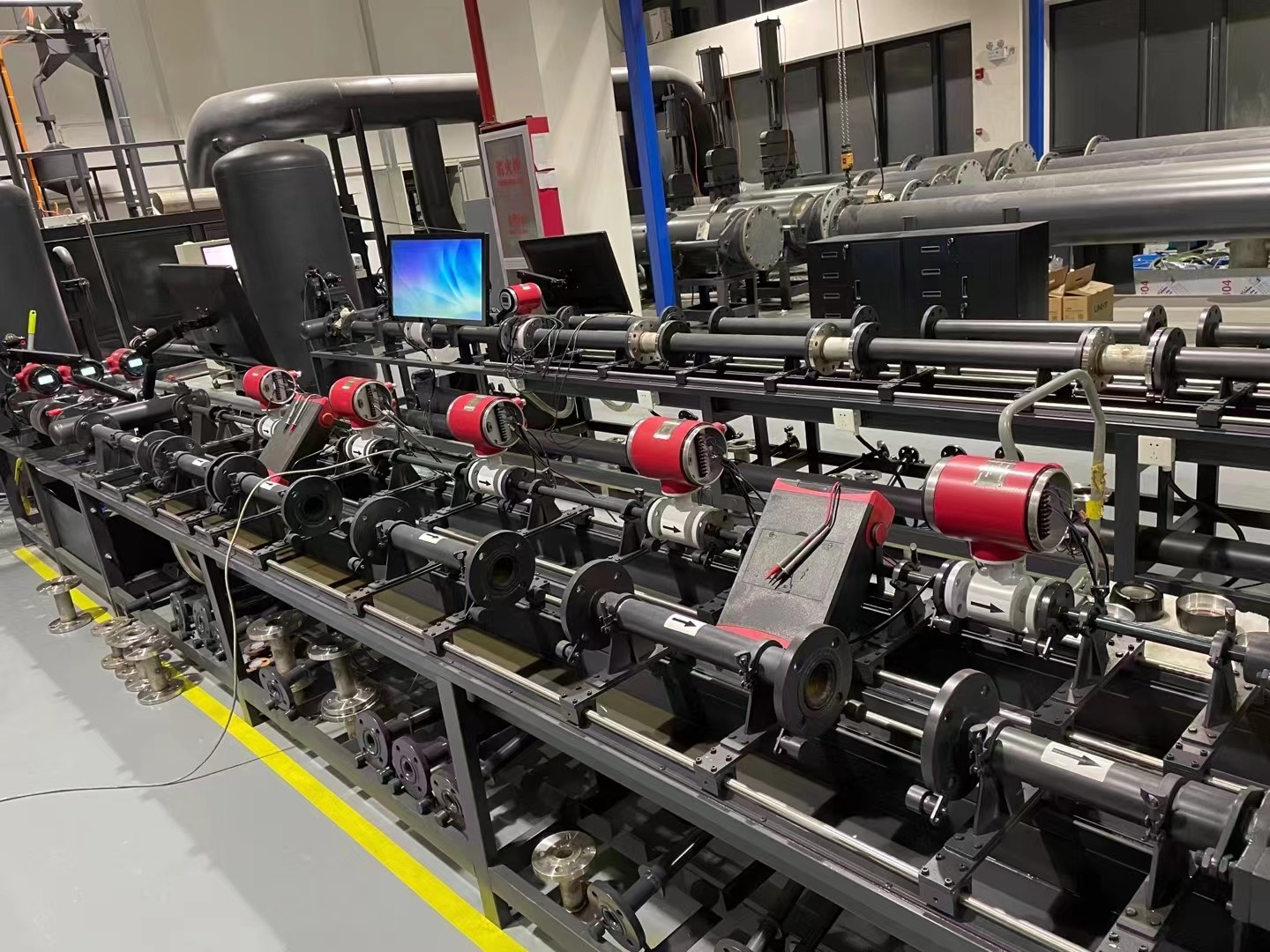

　　標準表法水流量標準裝置，即是指一種采用流量計作為計量基準，使流體在相同時間間隔內連續通過標準流量計和被檢流量計，通過比較兩者的輸出流量值，從而確定被檢流量計的計量性能。由于標準標法流量裝置可以實現連續流，不需要使用換向器和啟停閥門，從而大大減少了系統的設計難度，尤其是換向器，消除了換向器設計制造誤差而引入的流量測量誤差。另一方面，由于實現了連續流，故而該裝置在保證直管段的條件下也可直接用于測量電磁、渦街、超聲等其他多種流量計，拓寬了使用范圍，提高了使用效率，簡化了現場操作。

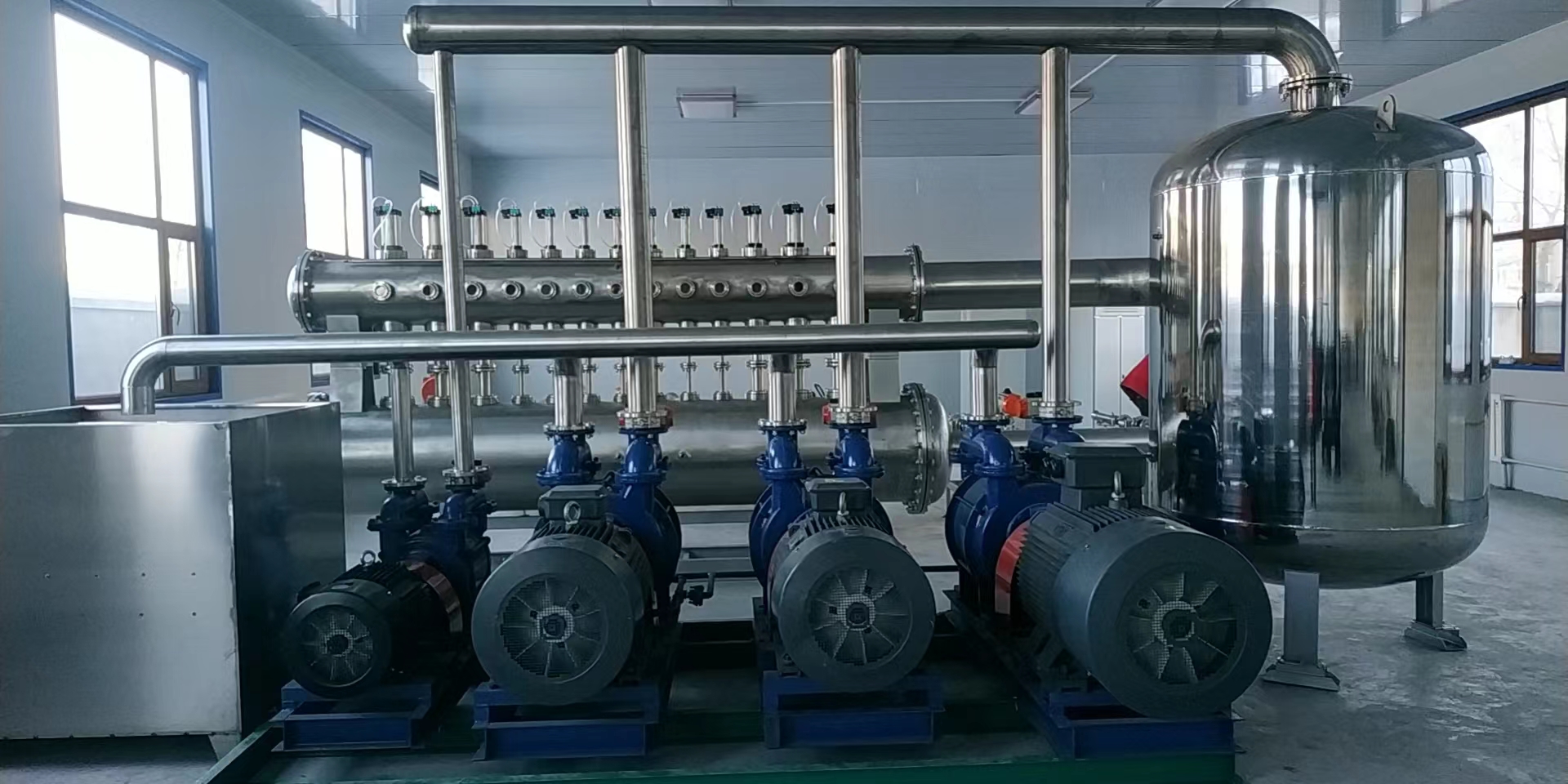

　　圖1是一種采用科里奧利質量流量計做為標準表的水流量校準裝置。主要由流源系統（水箱和變頻調速水泵）、標準表組（多臺并聯安裝的質量流量計）、被測表工位、閥門組（開關閥、節流閥）和信號采集與控制系統（頻率計數、毫安測量、數據采集、誤差計算、報告）組成。

　　圖1 系統工作原理簡圖

　　標準表部分由五臺高精度科里奧利質量流量計組成，分別為CMF025，CMF050，CMF100，CMF200和CMF300；五臺流量計采用并聯的方法，最小流量可達到1.8kg/min，最大流量可達到3000kg/min，故而其量程比達到了1500。對于該流量范圍的任一流量，系統會選擇相應流量范圍對應的標準表路徑作為其測試表，故對任一流量，只會有一臺標準表作為實際使用的標準表，從而保證了系統的精度和穩定性。安裝方案如圖2所示。

　　圖2 質量流量計并聯標準表組

　　2、標準流量計的檢定和校準

　　標準表法裝置在使用過程中的一大問題就是如何進行周期檢定和校準，從而保證標準表的穩定可靠和溯源。有以下幾種方法：

　　使用標準表和稱重法混合集成的流量標準裝置，通過使用串聯集成的稱重裝置對標準流量計實現在線式檢定。這種方法的優點是不需要拆除標準流量計，節省安裝調試標準表的時間和由于拆卸標準表而可能造成的問題；缺點是投資大，設備復雜，由于集成有稱重法設備，操作維護復雜。

　　標準流量計離線式檢定，即將標準表流量計從裝置中拆除下來，在其它可以溯源的稱重法或體積法的流量標準裝置中進行檢定，然后再將其裝回原標準表法流量裝置中。這一方法的問題是需要對標準流量計進行拆裝，大大增加了現場檢定的難度，并且不能排除人為安裝等因素所產生的問題，尤其在高精度的場合，該方法帶來了較大的不確定性。

　　綜合以上兩種方法的優缺點，本文介紹了一種新的方法，即傳遞標準表法。即使用一套傳遞標準表，將傳遞標準表在可以溯源的稱重法或體積法流量裝置上進行檢定，評估其不確定度，然后將其作為傳遞標準，放入待檢定的標準表法流量裝置上，對標準流量計進行檢定，這樣可以做到在不拆除裝置上標準流量計的情況下直接對其進行檢定。這種測試方法簡便易行，測試數據詳細可靠，故而通過較為詳實的數據，可以給出科學的不確定度評估方法。稱重法及傳遞標準表法溯源見圖3、圖4。

　　圖3 標準表法裝置的溯源鏈（稱重法）

　　圖4 標準表法裝置的溯源鏈（傳遞標準表法）
